تفاصيل المنتج:
|
|
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RINO |
| إصدار الشهادات: | CE |
| رقم الموديل: | HC-PL 5 رقائق 2200 |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | ملفوفة بفيلم أو في حالة خشبية |
| وقت التسليم: | 40-60 يوم عمل بعد الإيداع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5 مجموعة / شهر |
|
معلومات تفصيلية |
|||

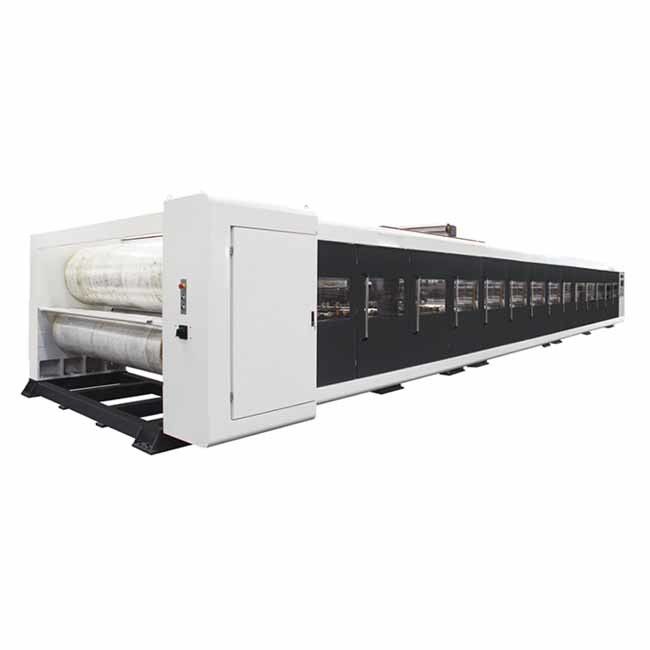

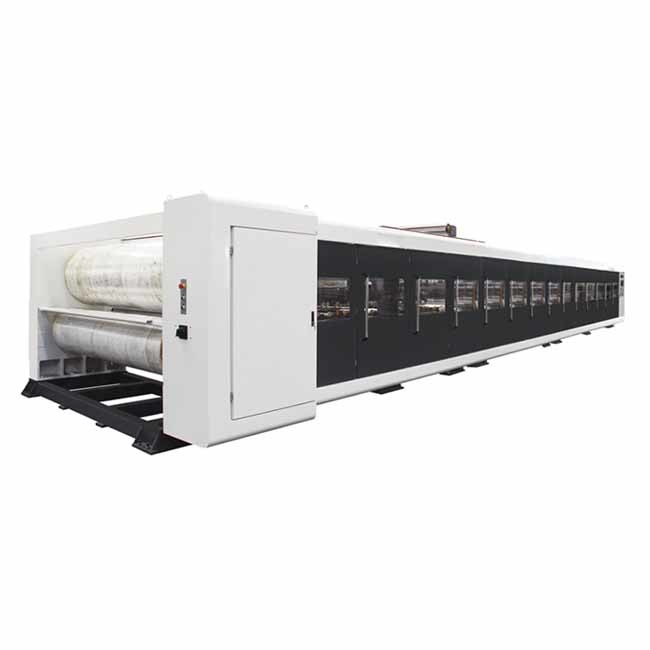

| اسم: | خط إنتاج الألواح المموجة ذات 5 طبقات 2200 مم 180 للكرتون المقوى | بحجم: | 1800 مم - 2500 مم |
|---|---|---|---|
| سرعة: | 180 م / دقيقة | إجمالي الطاقة: | 250 كيلو واط |
| الطول الإجمالي للخط: | 75 م | نوع الفلوت: | حسب احتياجات العملاء |
| الجهاز الرئيسي: | آلة قطع أحادية ، مسخن ، آلة قطع NC ، إلخ. | <i>Max.</i> <b>الأعلى.</b> <i>pressure</i> <b>الضغط</b>: | 10-12 كجم / سم 2 |
| إبراز: | خط إنتاج الألواح المموجة ذات 5 طبقات,خط إنتاج الألواح المموجة 2200 مم,آلة تصنيع الصناديق المموجة ذات 5 طبقات |
||
منتوج وصف

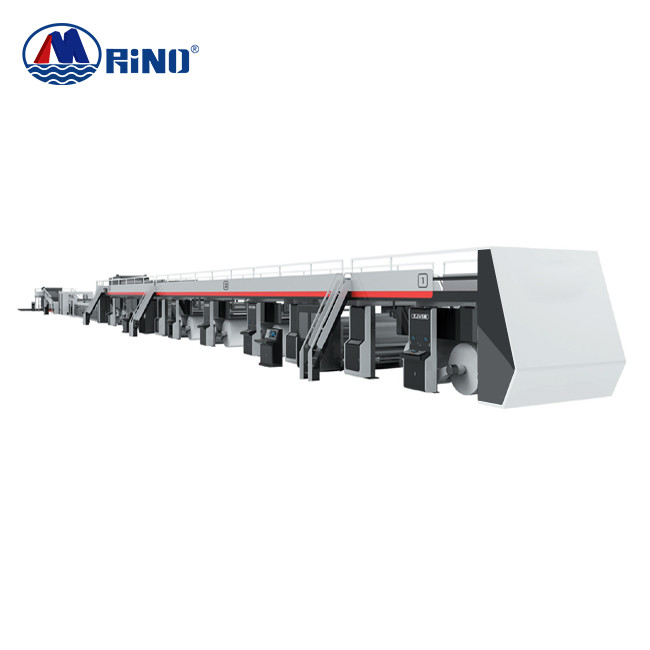

خط إنتاج الألواح المموجة ذات 5 طبقات 2200 مم 180 للكرتون المقوى
إدخال آلة لخط إنتاج الكرتون المموج
وفقًا لعملية إنتاج الألواح المموجة ، يتكون خط إنتاج الكرتون المضلع من قسمين مستقلين نسبيًا من العمليات ، ومعدات النهاية الرطبة ومعدات النهاية الجافة.تشتمل المعدات الطرفية المبتلة بشكل أساسي على صواني الورق الأساسية ، وآلات ربط الورق الأوتوماتيكية ، ومكيفات التسخين المسبق ، وآلة الصقل المفردة ، وجسور ناقل الورق ، وموزعات الغراء ، وآلات الصقل المزدوجة ، وما إلى ذلك ، وستعمل معدات النهاية الرطبة على جعل الورق الأساسي المموج إلى ثلاثة ، كرتون مموج بخمس وسبع طبقات مع تركيبات مختلفة من الفلوت ؛تشتمل معدات الكادر بشكل أساسي على آلات القطع الدوارة ، وآلات الحز والتجعيد ، وآلة القطع العرضي ، وآلة التكديس ، وما إلى ذلك ، وسوف تقوم معدات الكادر بشق الكرتون المضلع وفقًا لمتطلبات طلب الحز والقطع العرضي والتكديس.
معامل
| 1 | العرض الفعال | 2200 مم | 2 | سرعة إنتاج التصميم | 180 م / دقيقة | |||
| 3 | ثلاث طبقات سرعة العمل | 150-180 م / دقيقة | 4 | سرعة عمل خمس طبقات | 120-150 م / دقيقة | |||
| 5 | سرعة عمل سبع طبقات | ------------------- | 6 | أعلى سرعة تغيير واحدة | ------------------ | |||
| 7 | دقة الفصل الطولي | ± 1 مم | 8 | الدقة الشاملة | ± 1 مم | |||
|
ملاحظة |
سرعة الأهداف المذكورة أعلاه مطلوبة لتحقيق: العرض الفعال 2200 مم ، والامتثال للمعايير التالية والتأكد من حالة معدات الورق 175 درجة حرارة سطح التسخين. | |||||||
| فهرس الورق العلوي | 100 جم / - 180 جم / مؤشر سحق الحلقة (Nm / g) ≥8 (يحتوي الماء على 8-10٪) | |||||||
| فهرس الورق الأساسي | 80 جم / ㎡ - 160 جم / مؤشر سحق الحلقة (نانومتر / جم) ≥5.5 (ماء يحتوي على 8-10٪) | |||||||
| في فهرس الورق | 90 جم / ㎡ - 160 جم / مؤشر سحق الحلقة (Nm / g) ≥6 (يحتوي الماء على 8-10٪) | |||||||
| 9 | مزيج الفلوت | |||||||
| 10 | متطلبات البخار | أقصى ضغط 16 كجم / سم 2 | الضغط المشترك 10-12 كجم / سم 2 | use4000 كجم / ساعة | ||||
| 11 | الطلب على الكهرباء | AC380V 50 هرتز 3PH | إجمالي الطاقة 250KW | تشغيل Power≈150KW | ||||
| 12 | هواء مضغوط | أقصى ضغط 9 كجم / سم 2 | الضغط المشترك4-8 كجم / سم 2 | use1m3 / دقيقة | ||||
| 13 | الفراغ | ≈Lmin75m * Wmin12m * Hmin5m (يسود الرسم الفعلي للمزود لتوفير المراجعة) | ||||||
آلة الصفائح المموجة المفردة
مقدمة الجهاز
* سرعة التصميم: 180 م / دقيقة.
* بكرات مموجة مصنوعة من سبائك الصلب 48CrMo ، مع معالجة حرارية للصلابة HRC58-60 ، مطلية بالكروم.
* الأسطوانة المموجة: Dia.280mm مع أسطوانة.
* أسطوانة الضغط: Dia.320mm.مع طبل.
* تصميم بدون أصابع شفط فراغ يوفر تشكيلًا مثاليًا للفلوت في التصنيع عالي السرعة.
* نظام سائق جيمبال.صندوق محرك من نوع تروس زيت الغمر الفردي ، يعمل على فصل الاهتزازات الديناميكية التي تعمل على تحسين استقرار التشغيل ، وسهولة وسرعة الصيانة
* بكرة اللصق: السطح منقوش بتصميم شبكي ومطلي بالكروم.
* تعديل الأسطوانة المموجة العلوية ، بكرة الضغط وأسطوانة الغراء التي يتم التحكم فيها بواسطة نظام هوائي.
* مع بكرات التسخين والتكييف المسبق.
آلة قطع NC
| عرض | 2200 مم |
| قطع لينت | 500-9999 مم |
| حفظ النظام | 999 طلبات |
| دقة القطع | ± 1 مم |
| سلطة | 11 كيلو واط |
| قطر أسطوانة السكين | 190 ملم |
| سرعة الإنتاج القصوى | 180 م / دقيقة |
مقدمة الجهاز
1. نوع الهيكل الخاص ، لوحة الحائط عالية الجودة والمقعد ، موثوقة وقابلة للشفاء.
2. مع نافذة مراقبة على جانبين من ورق الحائط ، يسهل رؤيتها في التصنيع والصيانة.
3. جزء القيادة يعتمد تزييت محكم ، تأكد من الدقة العالية ، الاستقرار العالي.
4. يعتمد التروس عالية الدقة والصلابة ، تناسب السرعة العالية ، التشحيم بالزيت لإطالة عمر العمل.ضمان دقة شفرة القطع المتشابكة ، ألواح الكرتون بدون حواف خام.
5. عمود القطع عالي الدقة ومقعد القطع ، موثوق به وسهل الاستخدام.
6. تصميم هيكل خاص في تغيير الشفرة ، سهل وسريع لتغيير الشفرة.
7. تصميم النظام بالكامل بمعيار CE بدقة ، اجتياز اختبار الكمبيوتر الصناعي بدقة ، وضمان الجودة العالية ، وحياة العمل الطويلة والاستقرار.
